Grazie [MENTION=28695]Titano[/MENTION], non rispondevo perché io sono una pippa e non l'ho mai regolato! Però [MENTION=28903]Lexar[/MENTION]...so che si regola... :grat:
ESP Box
- Autore discussione fumok
- Data d'inizio
Lexar
New member
Risolto problema di alloggiamento RDA su ESP-Box
Fatto!
Innanzi tutto un grazie @Moebius, @Drakogian, @Titano e @mcant64 per l'aiuto e per avermi fatto capire come è montato l'ambaradan.
Non ho proprio seguito le istruzioni di @Titano alla lettera perchè:
1 - la chiave a tubo da 7mm propostami dal ferramenta, nella ESP non c'entrava proprio. Forse ce ne voleva una a tubo a gomito.
2 - Il foro del pin nella box, secondo me. non è "brugolabile". E' rotondo e mi pare che si veda bene nella foto postata precedentemente.
Quindi ho risolto così:
1 - Ho allentato il dado che serra il pin all'interno della box, con la santa pazienza millimetrica e con pinzetta a becco d'oca... piano, piano, piano.
2 - Ho spinto verso il basso il pin, con cacciavitino, fino alla posizione ottimale
3 - Riserrato il dado del punto 1, sempre con estrema cautela.
Tempo? Circa 10 minuti
4 - Ho speso un paio d'ore per per dare una nuova opportunità al pirullino del liquido, di "farsi" il tubicino della boccetta.

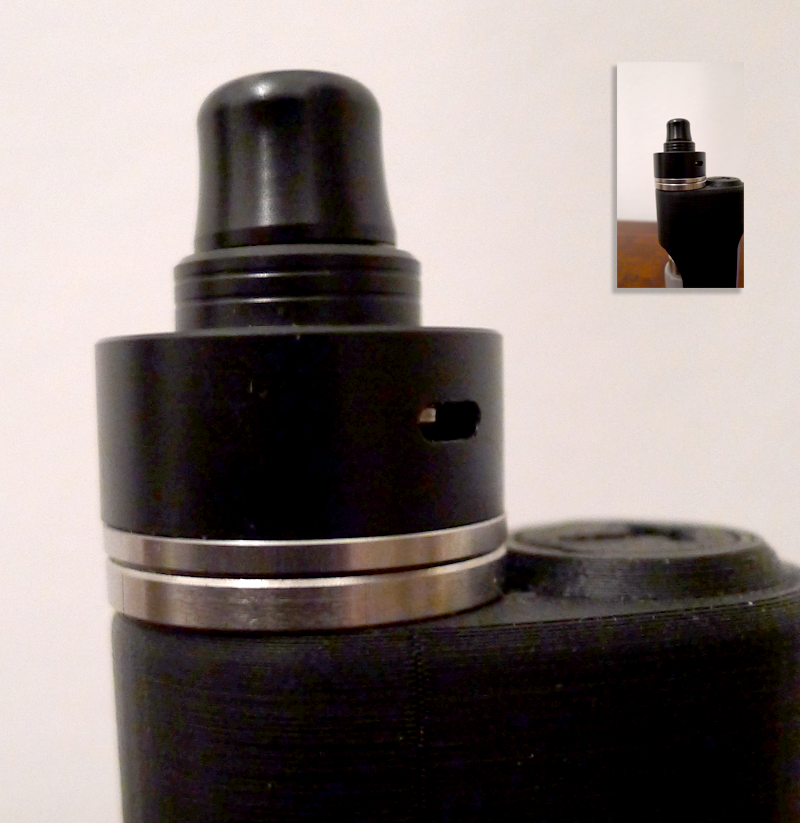

Ecco il risultato (e funziona bene!):
Fatto!
Innanzi tutto un grazie @Moebius, @Drakogian, @Titano e @mcant64 per l'aiuto e per avermi fatto capire come è montato l'ambaradan.
Non ho proprio seguito le istruzioni di @Titano alla lettera perchè:
1 - la chiave a tubo da 7mm propostami dal ferramenta, nella ESP non c'entrava proprio. Forse ce ne voleva una a tubo a gomito.
2 - Il foro del pin nella box, secondo me. non è "brugolabile". E' rotondo e mi pare che si veda bene nella foto postata precedentemente.
Quindi ho risolto così:
1 - Ho allentato il dado che serra il pin all'interno della box, con la santa pazienza millimetrica e con pinzetta a becco d'oca... piano, piano, piano.
2 - Ho spinto verso il basso il pin, con cacciavitino, fino alla posizione ottimale
3 - Riserrato il dado del punto 1, sempre con estrema cautela.
Tempo? Circa 10 minuti
4 - Ho speso un paio d'ore per per dare una nuova opportunità al pirullino del liquido, di "farsi" il tubicino della boccetta.
Ecco il risultato (e funziona bene!):
ErVikingo
Very Old Poster
[MENTION=28903]Lexar[/MENTION] quello che voleva intendere [MENTION=28695]Titano[/MENTION] con la brugola sul pin della box era solamente per fare un contrasto con il diametro esterno della stessa brugola con il diametro interno del foro pin, andava bene un qualsiasi arnese che facesse da contrasto (presa) in modo che ti aiutasse in qualche modo a girare (regolare) lo stesso pin alla tua altezza ideale.
Cmq hai risolto.
Cmq hai risolto.
M
mcant64
Guest
Grande Enrico! Bellissima :sisi:
Moebius
Very Old Poster
Vi presento una variante corta, con un NarDa
Misura 71x41x24, forse è la più piccola con 18650
Per essere precisi, erano 71 di progetto, ma la stampa è da 70.6 mm.

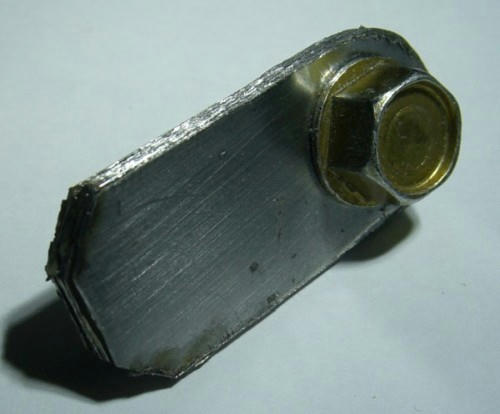

La caratteristica che credo interessante è la lamella modulare. È formata da lamierini da 0.2 mm, come una balestra.
Ne ho montate tre, totale 0.6 mm, ed è elastica al giusto, ma la zona di pressione è abbastanza grande e si preme bene; la proverò con 4 strati. Corsa 1 mm, braccio flettente 15 mm. La zona di contatto (il bozzo) è da 4.5 mm, angolato di circa 5°
Le lamelle sono larghe 16 mm, in modo da poter montare anche atom tipo il little senza rovinare l'estetica.
Il resto lo avete già visto, atom ibridato e cablaggio in rame, solo che ho rinunciato alla lamella sul positivo.
Notate che non ci sono saldature e sono solo tre pezzi, se la lamella conta per uno
L'inserimento obliquo della batteria crea abbastanza problemi dimensionali; per citarne uno, il dado che serra l'atomizzatore è da 12. Da 13 non ci sta
Se volete costruirne una, cerco di ritoccare il modello scavando quello che ho tolto a mano.
Una curiosità che mi sono tolto: ai miei tranquilli regimi la lamella non scalda, neppure un po'

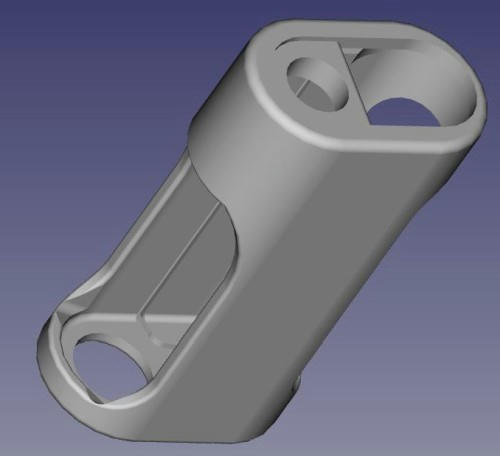

Il progetto

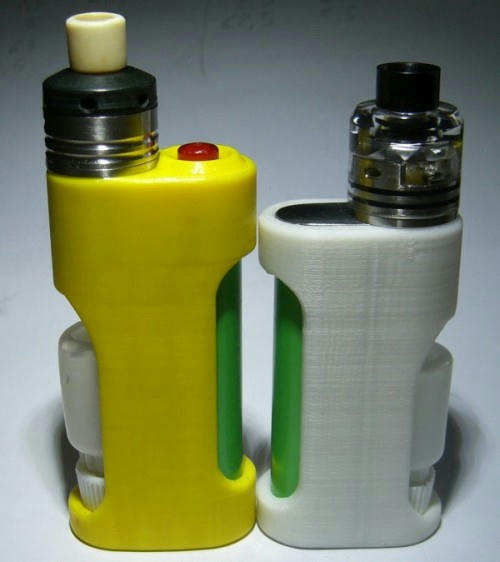

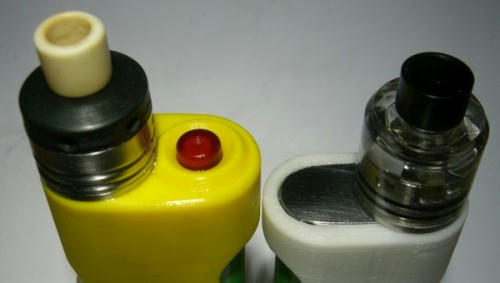

Un confronto con la V2

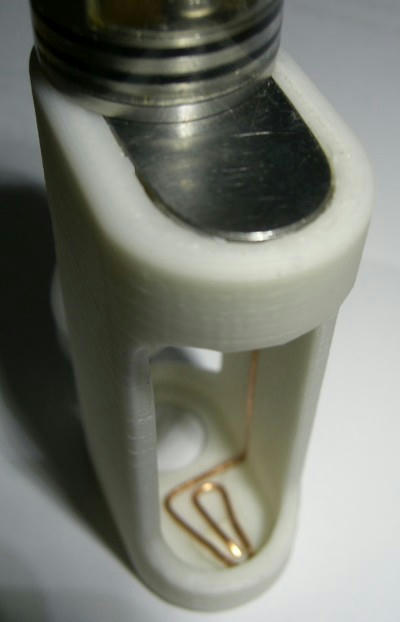

L'interno; si vede il bozzo, spostato al limite del rivestimento batteria.

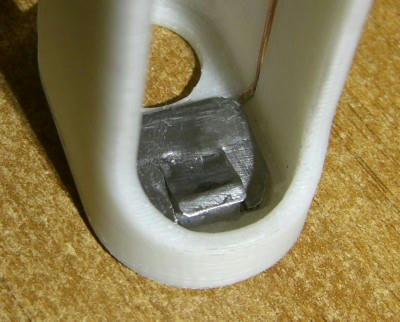

La base

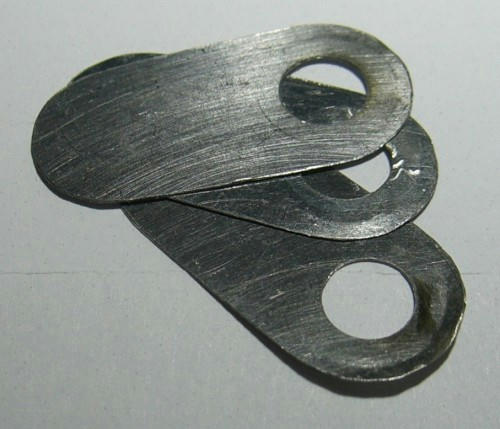

Le lamelle di scorta
Per costruire le lamelle ho pensato a un pacco; ma il grosso del lavoro è poi togliere le sbavature.
Buon divertimento
Misura 71x41x24, forse è la più piccola con 18650
Per essere precisi, erano 71 di progetto, ma la stampa è da 70.6 mm.
La caratteristica che credo interessante è la lamella modulare. È formata da lamierini da 0.2 mm, come una balestra.
Ne ho montate tre, totale 0.6 mm, ed è elastica al giusto, ma la zona di pressione è abbastanza grande e si preme bene; la proverò con 4 strati. Corsa 1 mm, braccio flettente 15 mm. La zona di contatto (il bozzo) è da 4.5 mm, angolato di circa 5°
Le lamelle sono larghe 16 mm, in modo da poter montare anche atom tipo il little senza rovinare l'estetica.
Il resto lo avete già visto, atom ibridato e cablaggio in rame, solo che ho rinunciato alla lamella sul positivo.
Notate che non ci sono saldature e sono solo tre pezzi, se la lamella conta per uno
L'inserimento obliquo della batteria crea abbastanza problemi dimensionali; per citarne uno, il dado che serra l'atomizzatore è da 12. Da 13 non ci sta
Se volete costruirne una, cerco di ritoccare il modello scavando quello che ho tolto a mano.
Una curiosità che mi sono tolto: ai miei tranquilli regimi la lamella non scalda, neppure un po'
Il progetto
Un confronto con la V2
L'interno; si vede il bozzo, spostato al limite del rivestimento batteria.
La base
Le lamelle di scorta
Per costruire le lamelle ho pensato a un pacco; ma il grosso del lavoro è poi togliere le sbavature.
Buon divertimento
Moebius
Very Old Poster

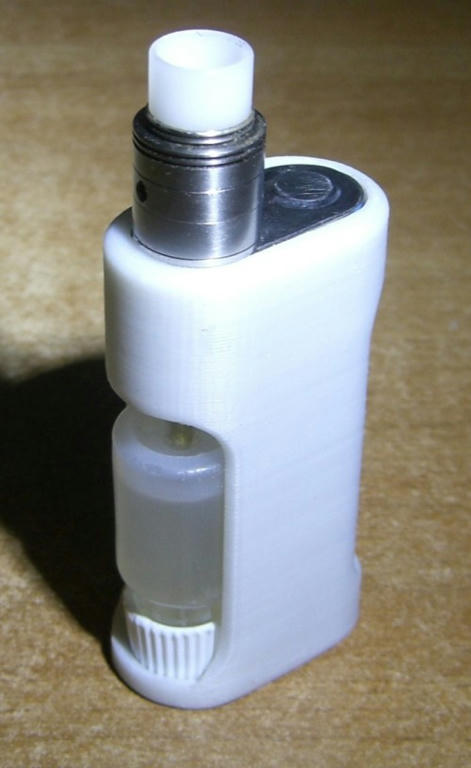

Affinando la stampa. ho voluto provare a ridurre di qualcosa: 70x40x24
La lamella modulare mi pare un'idea funzionale: ridurre in questo modo l'altezza non tanto.
Comunque, gratta qui e gratta là, funziona. Certo che con sopra un Little è piccolina
Non pubblico il file STL, troppo grezzo. Prima vediamo come va sul lungo.
La lamella modulare mi pare un'idea funzionale: ridurre in questo modo l'altezza non tanto.
Comunque, gratta qui e gratta là, funziona. Certo che con sopra un Little è piccolina
Non pubblico il file STL, troppo grezzo. Prima vediamo come va sul lungo.
Moebius
Very Old Poster
Grazie [MENTION=28884]Strange[/MENTION]. Ma non c'è proprio l'attacco 510. Lo sostituisco con un dado, e naturalmente il tubetto fa parte dell'atomizzatore.
Ci sono svantaggi certo; ma zero perdite, zero rogne e contatto ottimale.
Il contatto alla base di solo filo non andava bene, si muoveva. L'ho rifatto in lamierino, usando la larghezza al posto dello spessore. Per ora regge.
Ci sono svantaggi certo; ma zero perdite, zero rogne e contatto ottimale.
Il contatto alla base di solo filo non andava bene, si muoveva. L'ho rifatto in lamierino, usando la larghezza al posto dello spessore. Per ora regge.
Moebius
Very Old Poster
[MENTION=3604]BeerBaron[/MENTION] Avevo in progetto il Nylon, quindi ho chiesto un preventivo al printer presso casa; circa 35€. Però affinando il modello corto ho fatto stampe di aggiustamento in PLA, dichiarate a 250 ma eccellenti.
Ora ci sono dettagli ancora più fini, quindi non so quanto rimane valido quel preventivo.
Il problema è che le stampe in PLA mi costano 3.75€ (pickup).
Vero, non è il caso di lasciare il PLA al sole, ma dieci volte tanto ... mi spiazzano.
Il Nylon ha il problema del colore. Viene stampato naturale, poi si colora a immersione con coloranti per tessuti.
Moebius il maligno: ma se assorbe il colore non è che assorbe anche lo sporco?
Se decido di stampare Nylon ti MP; due copie costano meno del doppio di una
Ora ci sono dettagli ancora più fini, quindi non so quanto rimane valido quel preventivo.
Il problema è che le stampe in PLA mi costano 3.75€ (pickup).
Vero, non è il caso di lasciare il PLA al sole, ma dieci volte tanto ... mi spiazzano.
Il Nylon ha il problema del colore. Viene stampato naturale, poi si colora a immersione con coloranti per tessuti.
Moebius il maligno: ma se assorbe il colore non è che assorbe anche lo sporco?
Se decido di stampare Nylon ti MP; due copie costano meno del doppio di una
F.Krok
SvapoPirata
Assolutamente si :award:
BeerBaron
Rintronato User
grazie per le dritte
io a farla in nylon sono riuscito ad arrivare ad una dozzina di euro da 100micron
ma visto il problema dello sporco adesso decido se organizzarmi per tingerla o fare qualche prova economica prima in PLA o ABS
poi l'idea sarebbe farla in Alumide magari la volta che Moebius ci dia l'ok definitivo per la versione 70x40x24
tra l'altro in una di queste economiche vorrei iniziare a verificare la possibilita di inserire boccetta e tubo di pico squeeze o dripbox
io a farla in nylon sono riuscito ad arrivare ad una dozzina di euro da 100micron
ma visto il problema dello sporco adesso decido se organizzarmi per tingerla o fare qualche prova economica prima in PLA o ABS
poi l'idea sarebbe farla in Alumide magari la volta che Moebius ci dia l'ok definitivo per la versione 70x40x24
tra l'altro in una di queste economiche vorrei iniziare a verificare la possibilita di inserire boccetta e tubo di pico squeeze o dripbox
Moebius
Very Old Poster
[MENTION=3604]BeerBaron[/MENTION] Il file di stampa ce l'ho; che poi sia definitivo ... Eccolo
Tieni presente che è disegnata per una box SENZA attacco. Il tubetto non si può accorciare più di tanto, e già così ho scavato nella parte alta della finestra lato batteria. In altre parole, mentre nella ESP normale la batteria non necessita di questa finestra, nella versione corta la testa della batteria esce dalla finestra e poi rientra per aggirare il tubetto.
Sono scavi da meno di un mm, ma in quello spessore contano
Per la boccetta ci sono circa 49 mm; forse una 45 ci sta. Quelle che vedi sono da 40 mm.
Tieni presente che è disegnata per una box SENZA attacco. Il tubetto non si può accorciare più di tanto, e già così ho scavato nella parte alta della finestra lato batteria. In altre parole, mentre nella ESP normale la batteria non necessita di questa finestra, nella versione corta la testa della batteria esce dalla finestra e poi rientra per aggirare il tubetto.
Sono scavi da meno di un mm, ma in quello spessore contano
Per la boccetta ci sono circa 49 mm; forse una 45 ci sta. Quelle che vedi sono da 40 mm.
Moebius
Very Old Poster
Svapo a bassi Watt e nico 12. Il Little è perfetto per il mio utilizzo.
Mi rendo conto che non regge alte potenze, ma non le utilizzo, quindi ... l'ho adottato.
Questa box è l'assestamento di quella da 71 mm presentata pochi post fa.
Ora le misure sono perfette; non occorre nessun adattamento, ma lamella laterale in ottone DEVE essere precisa. Naturalmente lo deve essere anche la stampa, a 100 microns.
A forza di rinforzare la lamella del fire, sono arrivato alla conclusione che una lamella singola in acciaio inox da 0.4 mm è durissima, ma perfetta per un fire in alto su una box tascabile, senza patemi.
Il carico necessario all'attivazione è di 850 gr c.a., un fire normale è da 100 a 300 gr.
D'altra parte anche la boccetta è very hard, e mi va bene.

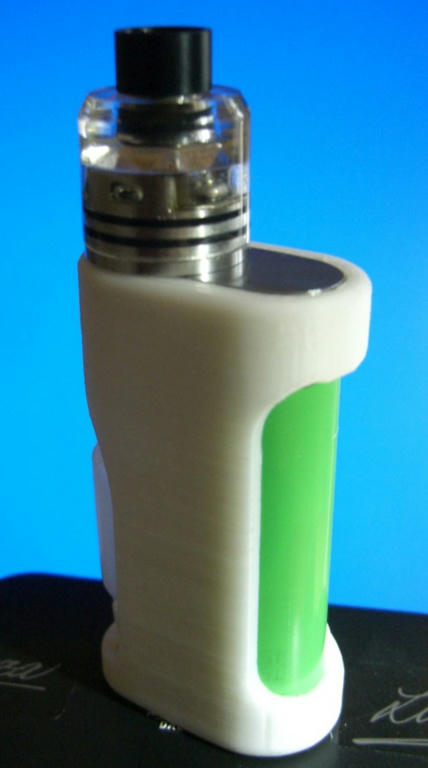

Eccone una in PET (quello delle bottiglie). Sempre 71x40x24
Ed ecco i componenti. Il contatto sul pin è un pezzo di mammut con vite/brugola. La lamella inox è tagliata dal guscio di un HD.
Il dado l'ha tornito [MENTION=338]bimboblu1[/MENTION] (grazie!)
Ehm, c'è voluto qualche tentativo, e non sono tutti. La 1° da sx, la 4° e la 5° sono in PETG, le altre in PET.
Non ho reso giustizia con le foto, sono semitrasparenti, e con un ottimo grip.
Drop, partendo da 3.98V 0.8 ohm. Due sec. - 0.29V, nessuna pulizia, tolta dalla tasca e misurato, con la solita VCT5.
Pensavo anche meglio per l'eliminazione della discontinuità del dado; è uguale a quelle con schematura in rame.
Ecco il file di stampa ESP71
Contiene anche il file DXF con le misure, importante per tagliare la lamella in ottone da 0.5. Contiene anche le misure per una lamella adatta ad una vaschetta Vega 22, e nel corpo è presente una tacca adeguata.
Buon lavoro
Mi rendo conto che non regge alte potenze, ma non le utilizzo, quindi ... l'ho adottato.
Questa box è l'assestamento di quella da 71 mm presentata pochi post fa.
Ora le misure sono perfette; non occorre nessun adattamento, ma lamella laterale in ottone DEVE essere precisa. Naturalmente lo deve essere anche la stampa, a 100 microns.
A forza di rinforzare la lamella del fire, sono arrivato alla conclusione che una lamella singola in acciaio inox da 0.4 mm è durissima, ma perfetta per un fire in alto su una box tascabile, senza patemi.
Il carico necessario all'attivazione è di 850 gr c.a., un fire normale è da 100 a 300 gr.
D'altra parte anche la boccetta è very hard, e mi va bene.
Eccone una in PET (quello delle bottiglie). Sempre 71x40x24
Ed ecco i componenti. Il contatto sul pin è un pezzo di mammut con vite/brugola. La lamella inox è tagliata dal guscio di un HD.
Il dado l'ha tornito [MENTION=338]bimboblu1[/MENTION] (grazie!)
Ehm, c'è voluto qualche tentativo, e non sono tutti. La 1° da sx, la 4° e la 5° sono in PETG, le altre in PET.
Non ho reso giustizia con le foto, sono semitrasparenti, e con un ottimo grip.
Drop, partendo da 3.98V 0.8 ohm. Due sec. - 0.29V, nessuna pulizia, tolta dalla tasca e misurato, con la solita VCT5.
Pensavo anche meglio per l'eliminazione della discontinuità del dado; è uguale a quelle con schematura in rame.
Ecco il file di stampa ESP71
Contiene anche il file DXF con le misure, importante per tagliare la lamella in ottone da 0.5. Contiene anche le misure per una lamella adatta ad una vaschetta Vega 22, e nel corpo è presente una tacca adeguata.
Buon lavoro
Moebius
Very Old Poster
Sta piccoletta si infila dappertutto
Non la uso; preferisco ibridizzare e per usarla così è necessario togliere o allentare l'atomizzatore.
Però è divertente.
Ricordo che in questo modo diventano esposti i due poli, come una batteria, che potrebbero fare contatto con chiavi etc. Sempre che ci sia 850 gr di pressione sulla lamella.
Non la uso; preferisco ibridizzare e per usarla così è necessario togliere o allentare l'atomizzatore.
Però è divertente.
Ricordo che in questo modo diventano esposti i due poli, come una batteria, che potrebbero fare contatto con chiavi etc. Sempre che ci sia 850 gr di pressione sulla lamella.
Moebius
Very Old Poster
Piccolo aggiornamento, complice la clausura.
Ho semplificato riducendo i componenti; sono solo tre pezzi.
In sostanza, ho filettato direttamente il Nylon 7x0.5, cioè 510.
Forse non è adatto a monta-smonta, ma sembra piuttosto solido e in ogni modo alla tenuta contribuisce anche il pin.
I pezzi sono pochi, ma abbastanza laboriosi da fabbricare causa la precisione necessaria, poco adatta al bricolage.
Però mi piace la netta separazione fra i due poli.
Scocca in Nylon11, lamella 0.4 mm.
Componenti

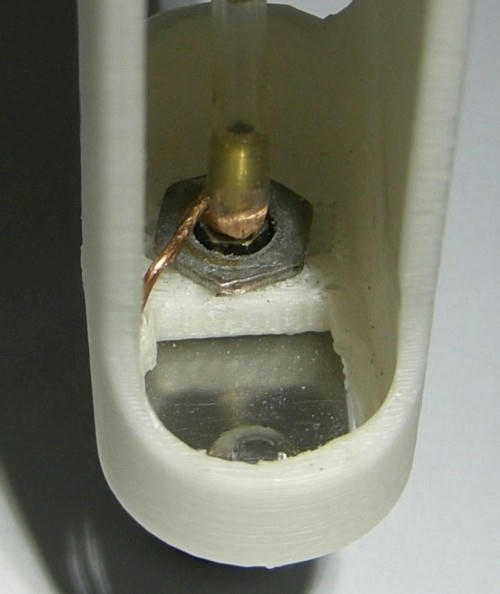

Interno
Ho semplificato riducendo i componenti; sono solo tre pezzi.
In sostanza, ho filettato direttamente il Nylon 7x0.5, cioè 510.
Forse non è adatto a monta-smonta, ma sembra piuttosto solido e in ogni modo alla tenuta contribuisce anche il pin.
I pezzi sono pochi, ma abbastanza laboriosi da fabbricare causa la precisione necessaria, poco adatta al bricolage.
Però mi piace la netta separazione fra i due poli.
Scocca in Nylon11, lamella 0.4 mm.
Componenti
Interno
